智慧管廊解决方案

　　综合管廊监控系统是一个综合性非常强的管控系统。各系统之间由于技术体系不一，采用的标准各异，导致难以兼容互通，这不仅需要兼顾环境与设备监控、通信联络、地理信息等需求，而且还要兼顾灾难事故预警、安全防范等方面对图像监控的需求，同时还需要考虑报警、门禁等配套系统的集成以及与广播系统的联动，因此在这些系统的互联过程中必然会出现系统异构的信息孤岛问题。

　　要打破信息孤岛的局面，复杂异构方式的监控报警系统需要解决不同厂商、不同产品的兼容和多个系统相互集成的问题，需要考虑到平台的网络接入和资源的开发方式，还需要立足大型联网用户的角度去设计，把握好互利与共享的原则。

　　物联网研发的基于物联网的监控与报警系统成功地解决了众多品牌相互兼容、各系统集成与融合、协议与接口标准不统一的难题，成为技安综合管廊监控系统未来的发展方向，从而使信息孤岛难题成为历史。

系统集成

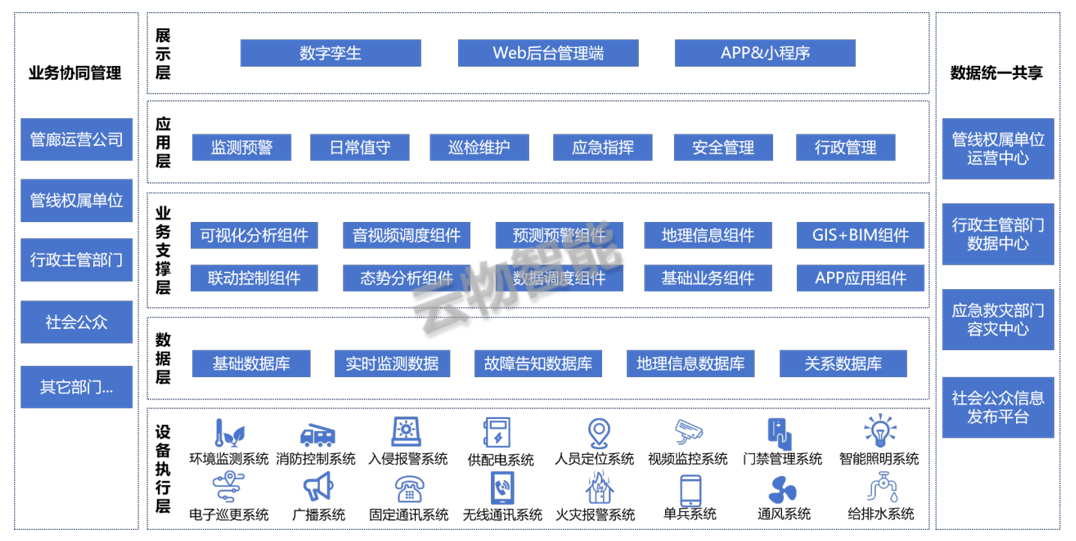

　　综合管廊监控系统由环境与设备监控系统、安全防范系统、通信系统、预警与报警系统、地理信息系统和统一管理信息平台六部分组成。

　　系统建立基于物联网的“管、控、营”一体化的智能管控系统，从数据采集、通信网络、系统架构、智能联动和综合数据服务等方面的设计，解决了管廊监控与报警建设中存在着内部干扰性强、使用单位多及协调复杂的根本问题，大大提高了系统运行的可靠性和可管理性，提升了管廊基础设施、环境和设备的恢复效率，进而实现了监控中心应用“五大系统，一个平台，一根光纤，一组基站”即能对管廊内部设备的远程管理与联动控制。

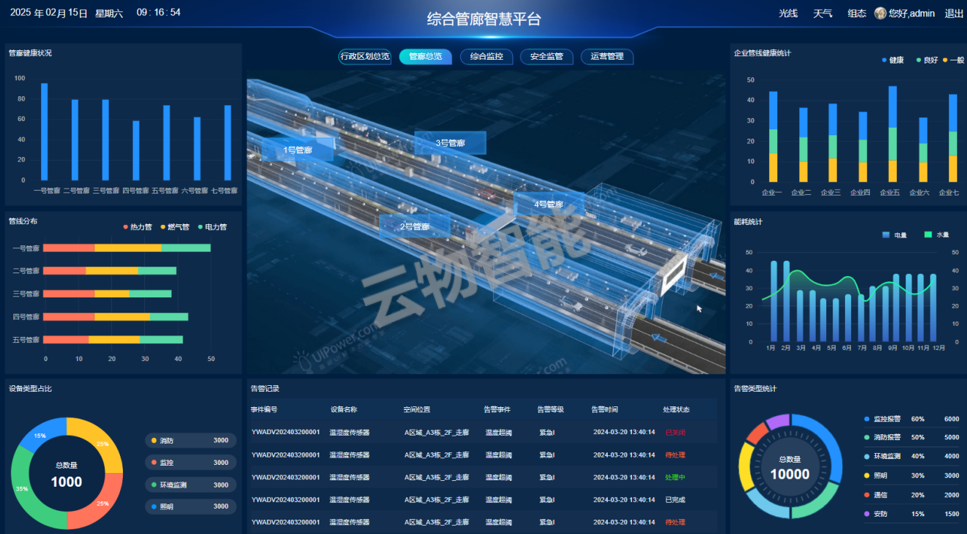

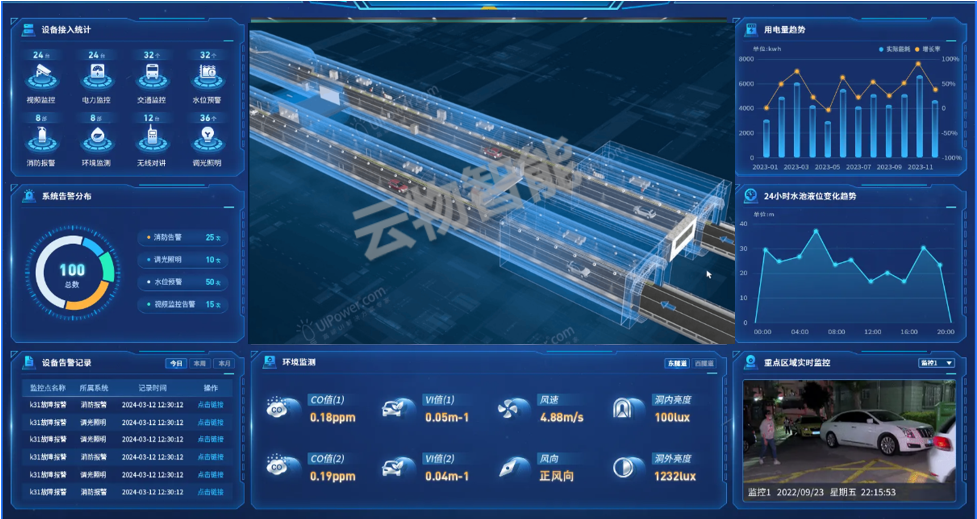

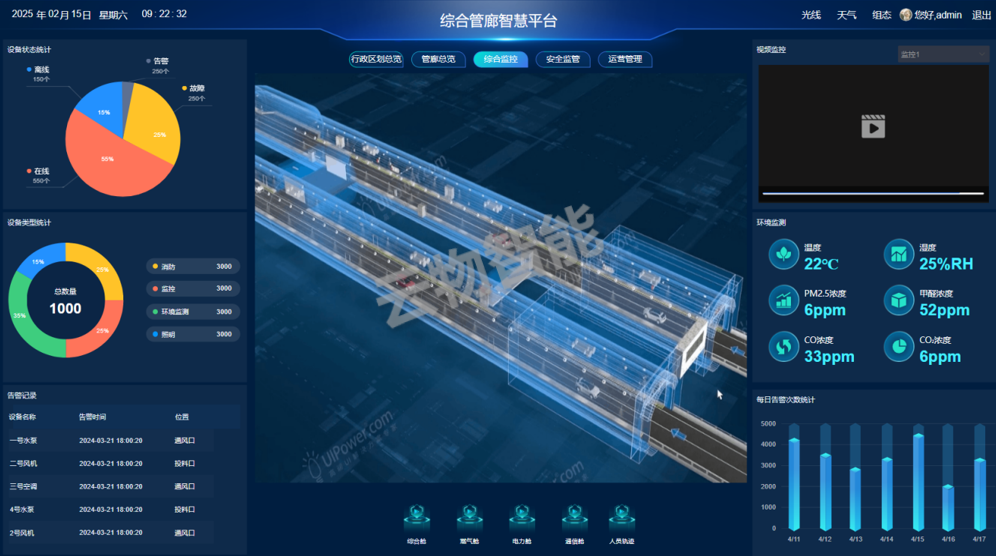

◆ 环境监控系统

　　通过在每个防火分区内出入口和通风口处安装气体(O2、CH4、H2S)、温度、湿度、烟雾、水位、水浸等监测传感器，可实现与风机、水泵的自动化控制与对接，检测信号就近送附属设备监控系统现场控制单元，并通过以太网送到监控中心计算机。在监控中心控制室显示屏上，以数字形式显示每个防火分区的氧气百分比含量和温度/湿度。

　　此时，一旦探测器检测到危险气体，危险区域周边的作业人员会第一时间看到以数字形式显示每个防火分区的气体百分比含量和温度/湿度等报警提示信息，并获知报警位置。

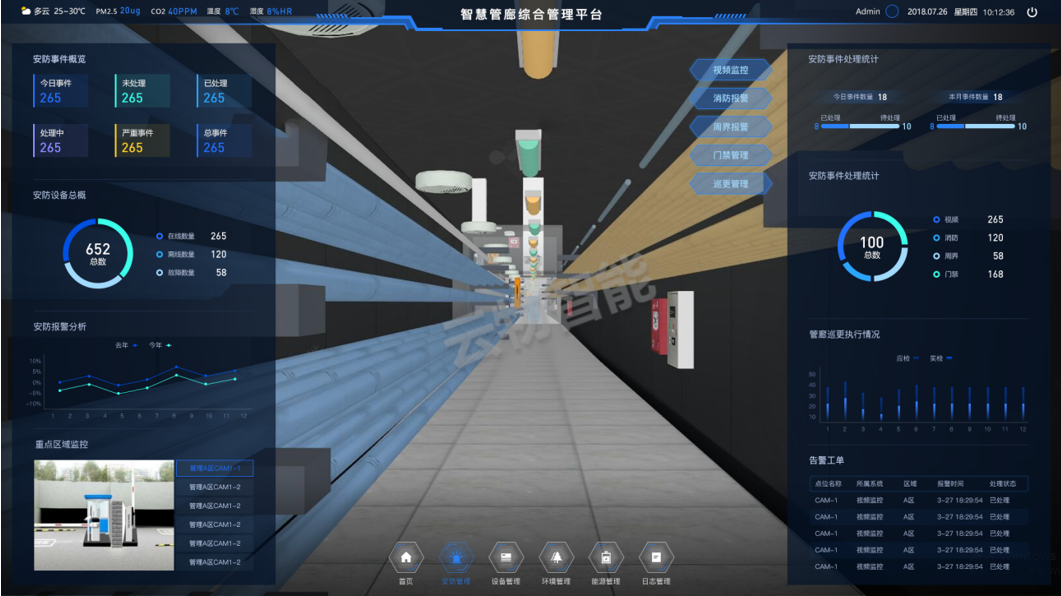

◆ 视频监控系统

　　智慧管廊集成实现的功能如下：

　　以电子地图和菜单等多种方式管理管廊内所有的摄像机，可通过电子地图查看设备所在具体位置。

　　可实时查看各种摄像机的视频画面，能对历史录像进行查询和回放。

　　可以利用鼠标在电子地图上对安防监控监控系统云台摄像头进行快速操作，实现带云台摄像机的控制、俯仰及变焦对焦等功能。

　　通过IBMS与入侵报警、消防、出入口控制等子系统之间实理联动控制，并以图像或声音等方式实时向管理者发出警示信息，直至管理者做出反应。

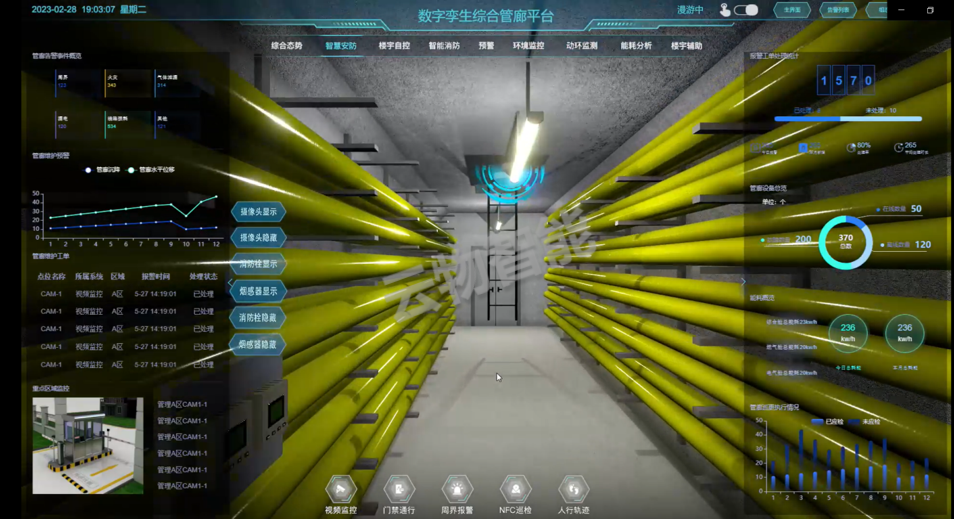

◆ 门禁管理系统

　　智慧管廊平台通过ODBC或SDK开发包数据接口集成出入口控制系统，通过数据接口将采集到的区域内人员的身份识别、出入口管理、出入口的开关状态等数据提供给智能化集成系统，智能化集成系统通过协议与门禁设备建立通讯，从而获取其设备运行状态等信息。

◆ 入侵报警系统

　　智慧管廊平台实时反映探测器的布、设防、报警及各种状态，对报警信息进行及时提示。

　　通过电子地图，在设定的布防时间内，实行入侵监控。

　　当行政中心围墙或内部有活动目标出现，即发出报警，同时联动该区域的视频监控子等系统，调取该区域的实时视频画面。

◆ 电子巡更系统

　　电子巡更系统提供(OPC或ODBC)接口给智能化集成系统，通过通讯接口，电子巡更系统提供巡查信息的历史记录(巡查人员、巡查时间、巡查地点)等相关数据给智能化集成系统。

　　智能化集成系统与电子巡更系统进行集成后，能完成如下功能：

　　智能化集成系统在电子地图上显示寻查点纪录;

　　电子巡更系统提供巡查信息的历史记录(巡查人员、巡查时间、巡查地点)等数据给智能化集成系统;

　　管理常用数据(如巡查到位情况、巡查人员等)分析、统计、查询;

　　采用电子巡更系统，巡视点的设置方便灵活。巡视点应分布在楼内各层(包括地下层)及各重要保卫部门及地区。

◆ 消防报警系统

　　智慧后勤平台通过消防子系统提供的接口协议进行对接，主要实现的功能如下：

　　数据监测：实时在电子地图上监测烟感、温感、水流指示器等消防设备状态。

　　系统联动：有消防报警发生时，在IOC界面上弹出相应的视频画面，报警界面。

　　在BIM模型中通过点击模型的方式进行消防设备模型的3D定位，查看消防设备的物理位置技消防系统运行状态、报警信息记录，并关联显示消防设备的相关信息和数据。对消防设备的台账数据、技术参数数据进行管理，能够修改单个消防设备的信息，也能够批量上传、修改、删除设备的信息。

　　支持实现消防报警的管理，直观看到消防报警的位置和相关信息、数据，并进行关联，支持以工单的形式对消防报警进行关联，将报警处理结果留存，对工作人员完成消防设备的检查工作，并且以工单的形式将工作的结果进行保存。

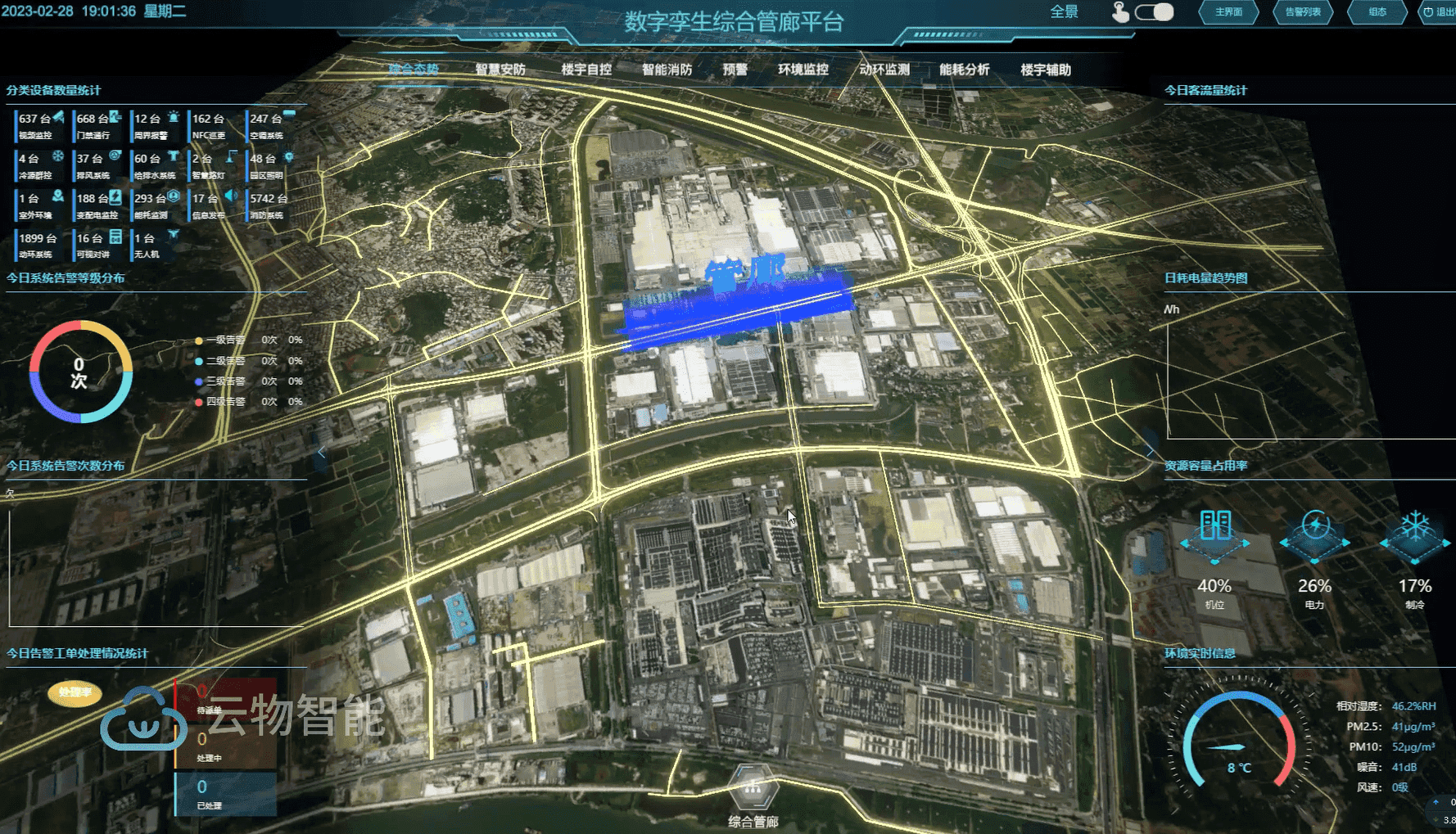

◆ 地理信息系统

　　地理信息系统基于“一张图”模式展示地下管廊和内部各专业管线基础数据管理、图档管理、管线拓扑维护、数据离线维护、维修与改造管理、基础数据共享等功能信息，能为监控与报警系统提供简洁、美观、统一、友好的人机交互界面，具有视觉冲击力;指令简单、准确、无异议，能直观展现“五系统、一平台/中心”信息。

　　同时，系统具有丰富的地图展示效果，同时支持二维、三维地图的在线展示、流畅切换，支持旋转、缩放、平移等基本操作，且具有统一坐标系，为监控人员与决策人员提供准确的地理信息，确保信息统一可视，同时在应急救援时提供有效的安全分析链。

应急指挥调度

◆ 调度方式

　　指挥调度的方式主要包括有线通信调度、有/无线通讯调度、短信调度三种。

　　有线通信调度由音频通信系统支撑。

　　无线调度由无线通信系统支撑。

　　短信调度由运营商短信平台系统支撑。

◆ 调度内容

　　人员调度

　　实现指挥人员基本信息的采集、更新、查询统计等功能。基本信息包括指挥人员名称、类别、资质、主管部门、地址、电话等，可以快速查找所需指挥人员并查看基本信息，按照类别和资质等条件进行分类统计，在地理信息系统中标注应急指挥人员空间位置，在发生事故时，可以通过地理信息系统快速地查找到离事故地点最近的应急指挥人员位置和基本信息。

　　资源调度

　　实现应急指挥物资的信息采集、更新、查询等功能，在地理信息系统中标注应急指挥物资空间位置，发生事故时，可以迅速查找事故应急指挥物资的存放地点和基本信息。

◆ 预案管理

　　遵循分级管理、属地为主的原则。解决指挥预案的结构化和数字化，直观表现岗位职责和处置方案，方便预案检索、快速启动和应用。根据有关应急指挥预案，利用案例事故的研判结果，系统根据事故类型、事故响应等级及其他关键信息，确定预案，通过应急预案信息平台对有关法律法规、政策、安全规程规范、技术要求以及处理类似事故的案例等进行智能检索和分析，并咨询专家意见，提供应对事故的措施和应急指挥方案。根据应急指挥过程不同阶段处置效果的反馈，在应急指挥信息平台上实现对应急指挥方案的动态调整和优化。

　　数字化预案是将文字预案进行数字抽象化，我们针对某一类事故的应急指挥处置，事先在系统中做了事故处置方案、路线救援，进攻路线等，并且通过GIS系统直观形象，图文并茂的方式展示给指挥决策人员。

　　随时动态掌握主要人力、物力、交通运输及通信保障等情况。

　　提供对应急指挥资源的协调管理，保障应对应急指挥过程中所需资源及时到位。

　　将各类预案进行数字化，并进行任务分解，每一预案由若干个可控制的子任务构成。

　　任务的分解以各职能分工和责任为依据进行编制分解。

　　基于任务化、责任化、可视化并结合历史案例的预案系统并强化落实执行。

　　将历史案例的方法、措施、缺点等进行分析、筛选、归纳融合进预案系统。

◆ 预案模版

　　每一种预案都提供与之相适应的模版。具体功能如下：

　　提供应急指挥预案模板信息的录入界面,系统用户手工完成信息录入后,将新增的应急指挥预案模板信息提交到后台数据库中。

　　提供应急指挥预案模板信息的修改界面,系统用户可以更改应急指挥预案模板信息。修改完成后,将己修订的信息更新到后台数据库中。

　　提供对应急指挥预案模板信息的删除功能。当某项应急指挥预案模板信息不再需要对其进行管理时,用户可以从数据库中删除该项信息,系统能够提供单一记录删除和批量删除两种模式。

　　提供对应急指挥预案模板信息的查询功能,用户可以从数据库中查询满足某种条件的应急指挥预案模板信息。查询模式包括:单条件查询、模糊查询、组合条件查询模式等。

◆ 预案编制

　　预案编制提供了预案编制过程中的资料查询功能，包括相关法律法规、应急指挥预案、技术标准、国内外同行业事故案例分析、相关单位技术资料、突发事件风险隐患等，该模块具有预案编制专家查询功能，可以根据专家姓名、专家状态、专家类别等进行查询。

◆ 预案评审

　　应急指挥预案编制完成后，应组织专家进行预案评审。预案评审模块具有以下几点功能：

　　能够提供预案评审表，包括评审打分表、评审意见表等。

　　能够提供相关预案评审专家查询功能。并显示评审专家的所属部门、资质、联系方式等基本资料。

◆ 预案备案

　　应急指挥预案经评审通过后，应由最高行政负责人签署发布，并报送有关部门和应急指挥机构备案。预案备案模块具有以下功能：

　　预案备案分为反恐预案备案、处突预案备案两类。

　　参谋单位申请应急指挥预案备案，应当提交以下材料：应急指挥预案备案申请表、应急指挥预案评审或者论证意见、应急指挥预案文本及电子文档。受理备案登记的预案管理部门应当对应急指挥预案进行形式审查，经审查符合要求的，予以备案并登记建档;不符合要求的，不予备案并说明理由。

　　预案备案模块具有以下功能：

　　对预案备案进行分类存储。

　　提供预案备案情况表和登记表。

◆ 预案数字化

　　实现了应急指挥预案基本信息采集、文本预案导入等功能，应急指挥预案基本信息包括：预案名称、预案版本号、适用范围、预案类别、单位名称、危险源、适用领域、关联事件、事件级别、发布日期、预案内容等信息，为用户提供预案模版和预案导入两种方式采集应急指挥预案。

◆ 预案更新

　　增加预案

　　用户选择增加预案，系统根据用户选择的预案种类，列出缺省使用的子系统，用户可以对它做修改。

　　用户输入预案名称和描述，描述预案的用途、执行条件、编制人员、处理原则等信息。

　　用户输入预案名称和描述，描述预案的用途、执行条件、编制人员、处理原则等信息。

　　用户输入预案执行线路或区域(可以在地图上框选)。

　　修改预案

　　授权用户可根据上级领导意见等情况对预案库进行修正、补充和完善，演化出更趋合理的处置方案，修改后的预案也应经过审批。

　　删除预案

　　授权用户可根据上级领导意见等情况对预案库进行删除，清理不合理的预案，需要删除的预案也应经过审批。

◆ 预案查询

　　预案查询模块实现了各应急指挥单位预案和政府部门预案的分类检索、查询统计、报表预览、打印等功能，用户可以根据预案名称、预案编制单位、适用领域等条件查询预览相关预案，具备灵活的预案统计功能：按适用领域统计、按预案类别统计、按适用行业统计、按企业规模等条件进行统计。能对本系统及下级系统的预案进行统计，并形成报表同时可以将统计结果打印。

◆ 决策支持子系统

　　事故发生后，通过汇总分析相关地区和部门的预测结果，结合事故进展情况，对事故影响范围、影响方式等进行综合研判。在应急指挥决策和行动中，能够针对当前情况，采集相应的资源数据、地理信息、历史处置方案，对信息综合集成、分析、处理、评估，研究制定相应技术方案和措施，对过程中遇到的技术难题为前线指挥者提出解决方案，实现应急指挥救援的科学性和准确性。

　　决策支持子系统包括事故信息分析模块、处置要素查询模块、领导专家意见模块、态势标绘信息模块、模型分析信息模块等。

◆ 事故信息分析

　　事故信息分析模块的主要内容包含事故基本信息、事件空间信息、事件趋势信息。

◆ 事件基本信息

　　对突发事件基本信息进行选择(如事件分类、时间、地点、突出表现等)，在地图上以鼠标设定查询区域进行选择。

　　进行突发事件对象确认。

　　查询应急指挥处理现场影像资料。

　　影像资料可随时暂停、回放、局部放大等。

　　提供影像资料截图、保存、下载、打印等功能。

◆ 事件空间信息

　　通过图形显示各种事件现场分布情况。包括最新事件的即时空间分布信息、既往突发事件的即时空间分布信息、根据特定条件展示事件的空间分布。

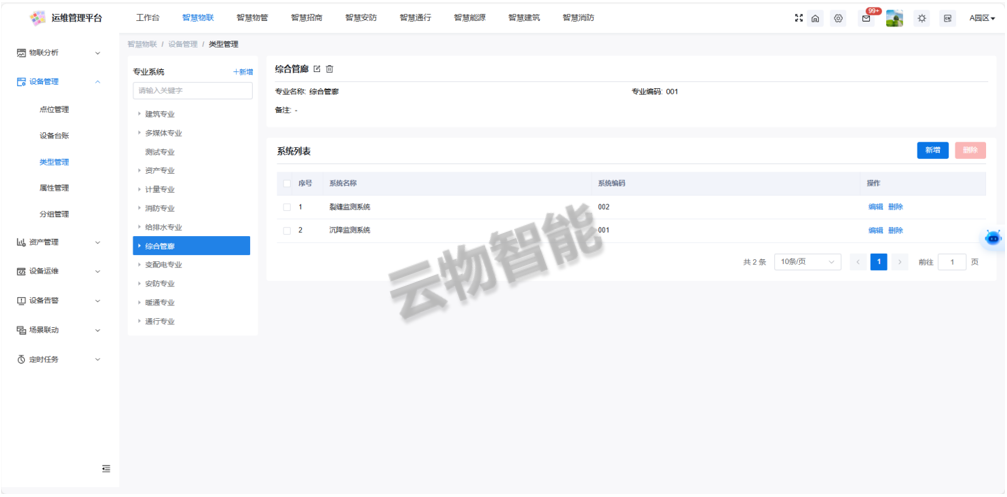

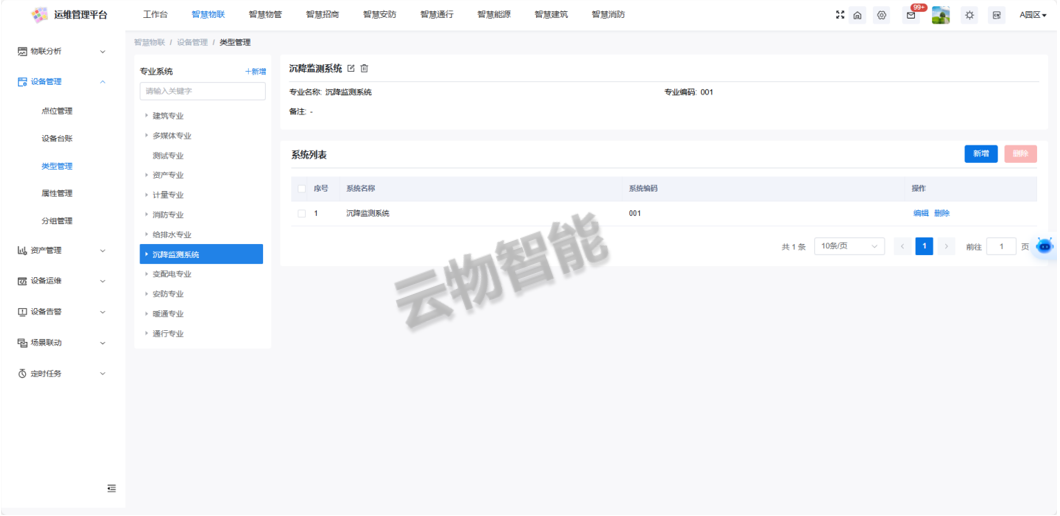

◆ 设备综合管理

　　许多建筑都安装和使用了大量楼宇自控系统及其它弱电系统。由于设备数量大、种类多、自动化程度高，能否对这些系统设备的进行及时有效维护及管理，这对保障整个集成系统的有效运行起到非常大的作用。设备管理系统提供的信息包括及时准确确定报警设备所属子系统、所处建筑物的位置、其规格型号、历史运行记录以及维护保养措施等。因此，设备综合管理也是我们建设的综合管廊系统中一个重要功能之一。针对综合管廊系统，我们提供的设备管理功能主要包括：

　　·设备基本信息管理

　　·设备运行记录管理

　　·设备文档文件管理

　　·设备维护维护保养管理

　　·设备备件管理

　　虽然有些物业系统也具有设备管理功能，但是我们的综合管廊系统提供的设备管理功能与这些系统相比有很大区别：

　　首先是在综合管廊系统中做到了将设备管理信息与运行信息有机结合，主要体现在当系统设备处于运行监控状态时可以根据需要随时了解系统设备管理信息，同时在对设备基本信息进行维护管理时可以方便查阅设备运行数据记录。

　　其次，我们对系统设备采用了设备生命周期管理方法，维护的信息包括设备的安装调试、正常运行、维护维修保养直到报废这样一个全过程，做到了对设备全过程的科学管理。系统还为实现网上维护提供了可能，当设备故障报警后，当工程技术人员无法到达现场的情况下，可以通过网络了解设备系统信息，指挥值班人员处理故障。
